川土微电子发布CA-DV8008 I²C控制八通道低边驱动

在家用电器和工业控制领域，多路负载驱动常面临控制器GPIO资源有限、系统成本高昂的难题。为应对这一挑战，川土微电子正式推出CA-DV8008——一款I²C控制的八通道低边驱动。该器件通过高效的串行转并行控制架构，显著优化系统资源占用，降低整体方案成本，为多路驱动应用提供高集成度、高可靠性的国产芯片解决方案。

01产品概述

CA-DV8008是一款I²C控制的八通道低边驱动。该器件采用串行接口转并行输出的控制方式，可大幅节约主控制器GPIO资源，简化系统设计，有效降低硬件成本。

器件每通道支持500mA的灌电流能力，输出端口耐压高达50V，内置钳位二极管为感性负载关断时提供退磁回路，适用于步进电机、直流电机、继电器及螺线管等多种负载的驱动。

CA-DV8008支持最高400kHz的快速I²C总线，有3个硬件地址配置引脚，支持同一I²C总线上最多挂载8片CA-DV8008，实现64路输出的集中控制。器件的SCL与SDA引脚采用CMOS逻辑电平，逻辑供电电压VCC支持3V至5.5V宽范围输入，可直接与3.3V或5V微控制器直连和共电源。

CA-DV8008提供SOIC16-NB与TSSOP16两种封装型式，环境工作温度（TA）范围覆盖-40°C至+125°C，满足家用电器和工业级应用环境要求。

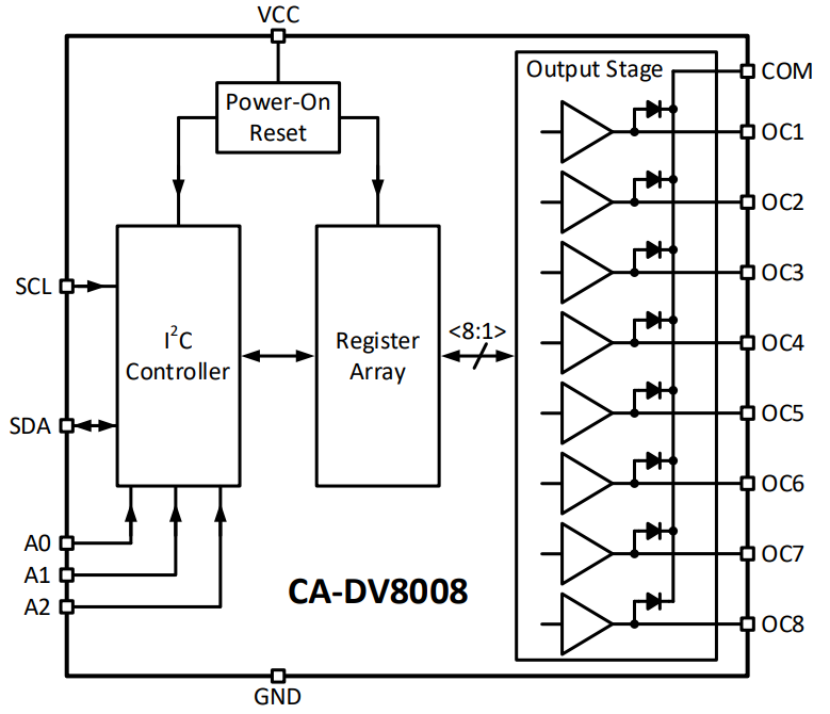

简化电路框图

02特性

八通道低边输出

单通道500mA灌电流能力（25°C，单通道开启）

单通道250mA灌电流能力（25°C，八通道开启，SOIC16-NB封装）

输出端口电压高达50V

内置钳位二极管应对感性负载

输入I²C控制，支持最高400kHz的时钟速率

SCL/SDA引脚CMOS逻辑电平

3个地址可配引脚，同一总线上最多可挂载8片CA-DV8008

VCC电源电压范围：3V~5.5V

环境工作温度范围：–40°C ~ 125°C

提供SOIC16-NB和TSSOP16封装选项

03 典型应用场景

运动控制：步进电机驱动、直流有刷电机驱动

功率开关：继电器驱动、接触器控制、螺线管驱动

照明系统：多路LED驱动与调光控制

信号分配：线驱动器、逻辑缓冲器与电平转换

家用电器和工业自动化：多路执行器控制、阀门驱动、电磁铁控制

CA-DV8008可以用来驱动2个四相五线制步进电机，逻辑侧电源VCC可以和微控制器共电源，支持3V到5.5V的供电电压范围，在使用时SCL和SDA需通过电阻上拉至VCC，通过A2~A0引脚短接至VCC或者GND来设定器件地址。CA-DV8008内部集成钳位二极管，在应用时连接到系统高压电源，为感性负载关断时提供续流回路。

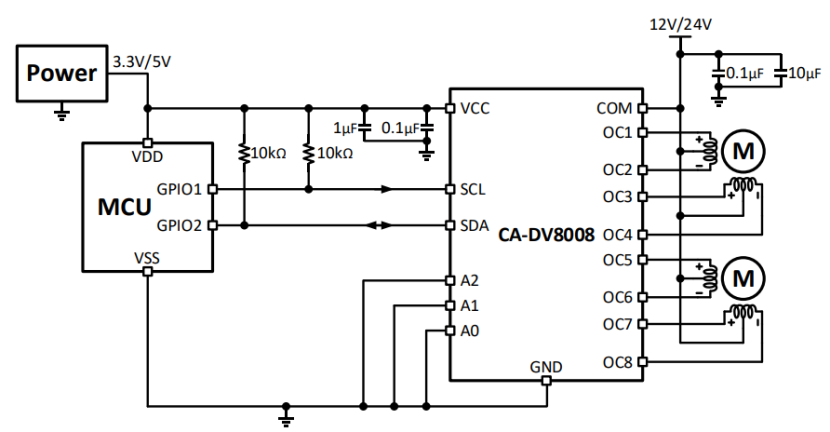

典型应用电路—驱动步进电机

CA-DV8008也可以用来驱动七段或者八段共阳LED数码管。

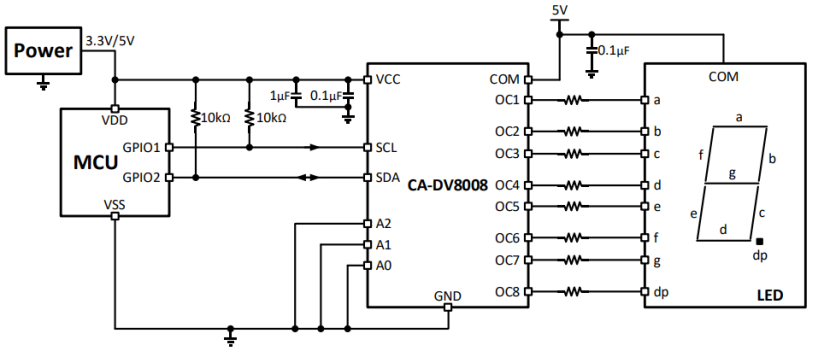

典型应用电路—驱动 LED 数码管
